Nachdem ich die Elektronik für den Cache „Zielvereinbarung“ gebaut hatte wurde es noch verrückter 🤪
Eine Figur, positioniert auf einem Balkon, sollte nach einem Telefonanruf über eine Seilwinde den Cachebehälter nach unten, und später wieder nach oben befördern.

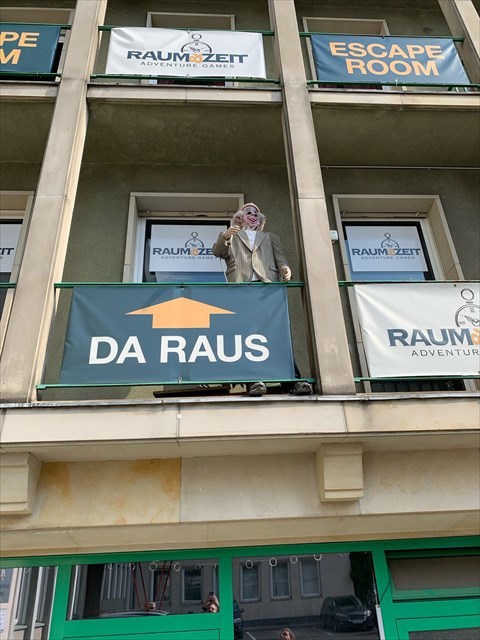

Den Geocache gibt es leider schon lange nicht mehr – so sah es damals vor Ort aus:
Aufgabe:
Die Seilwinde entsprechend umbauen und eine Steuerung entwickeln.
Klingt einfach – war es aber nicht 🙈

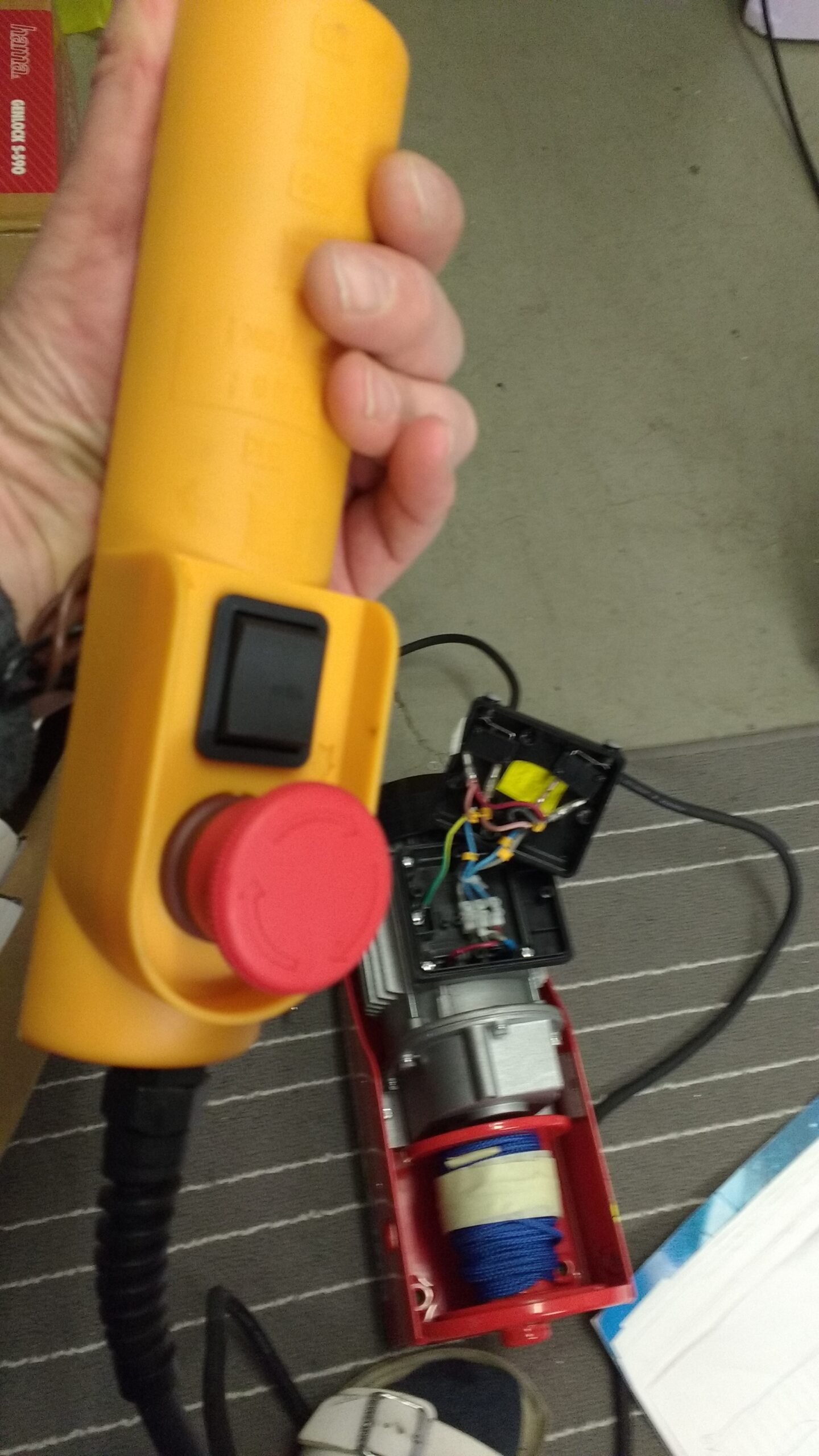

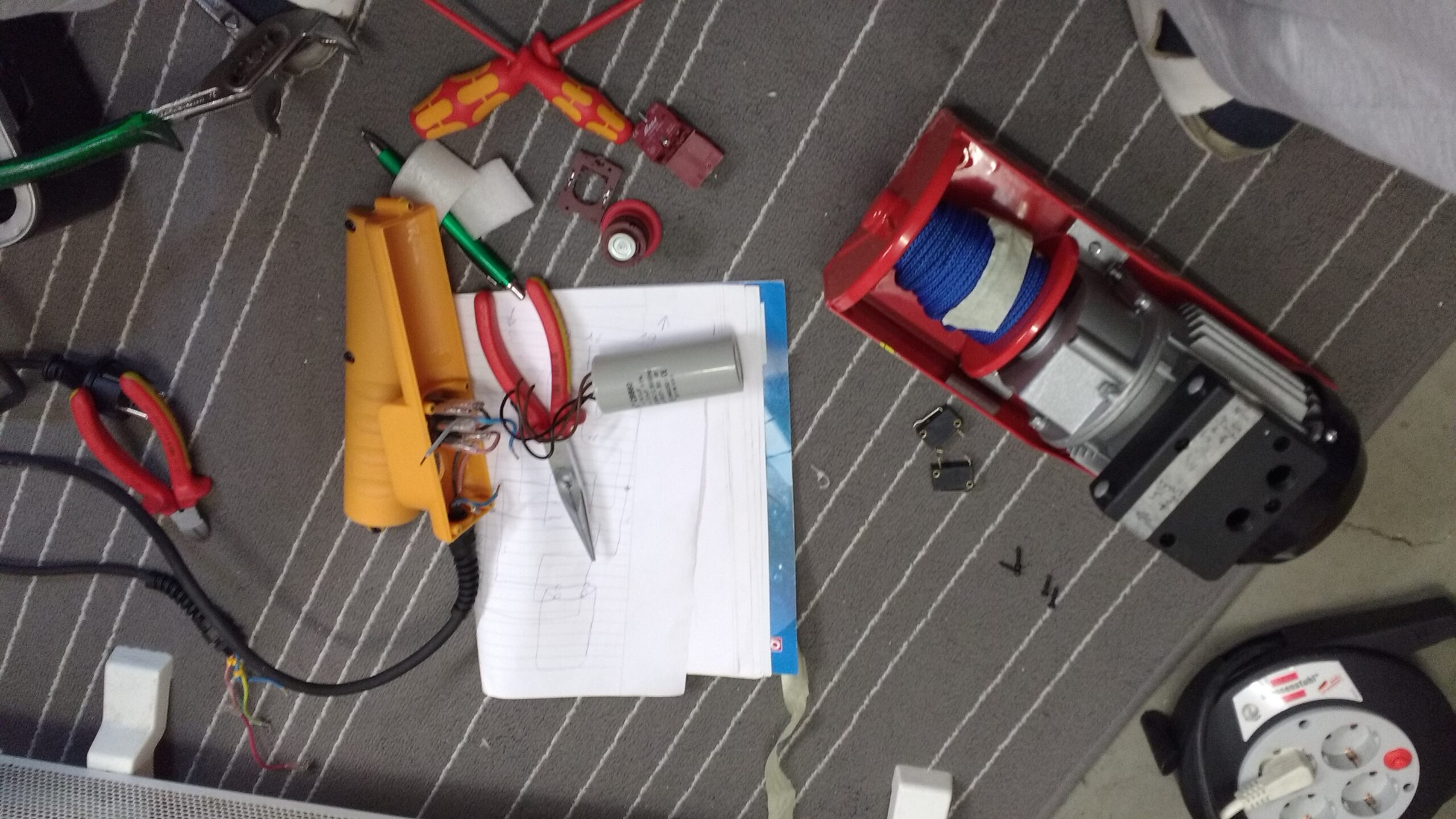

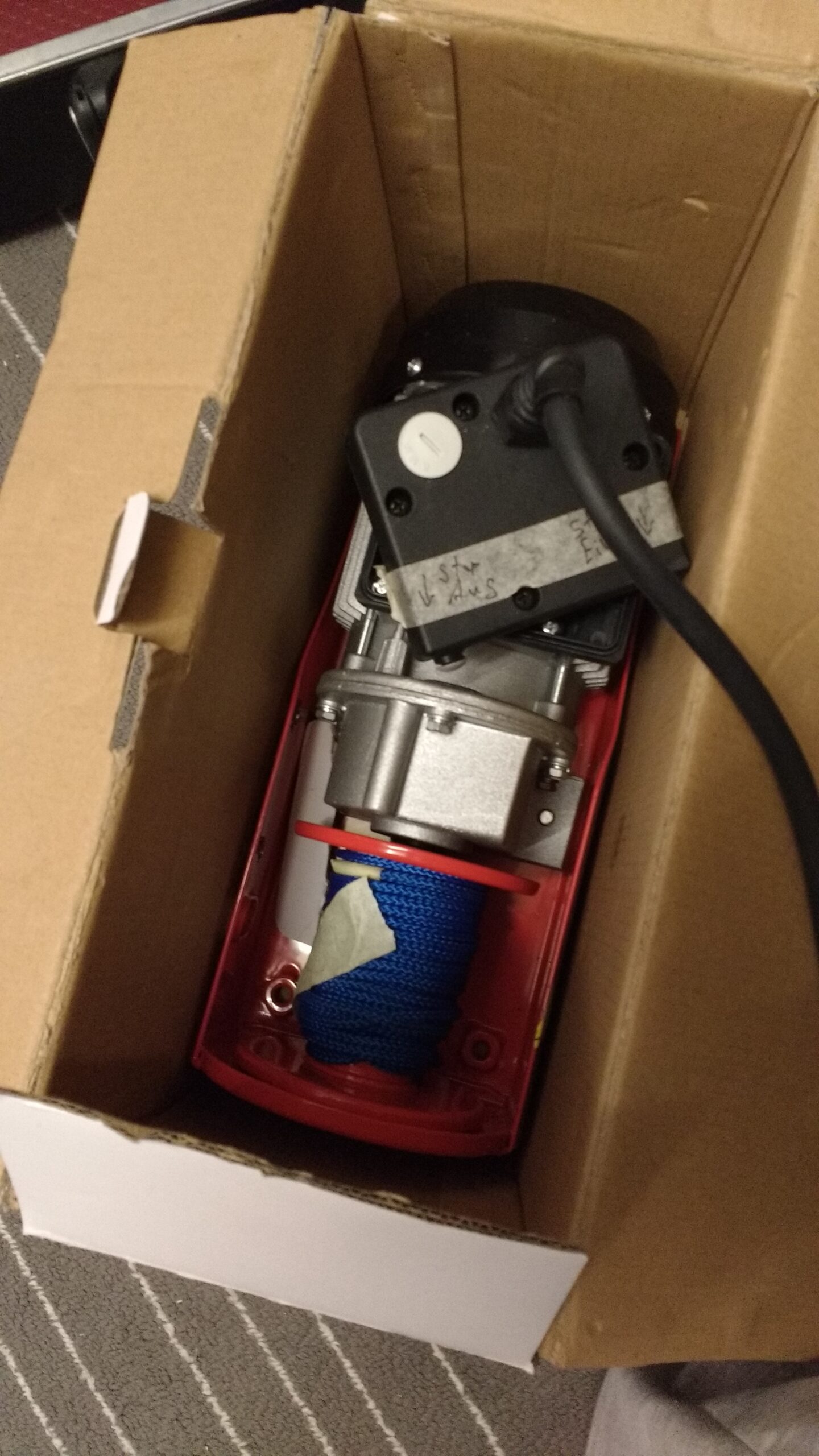

Erstmal wurde alles auseinandergepflückt 🤗

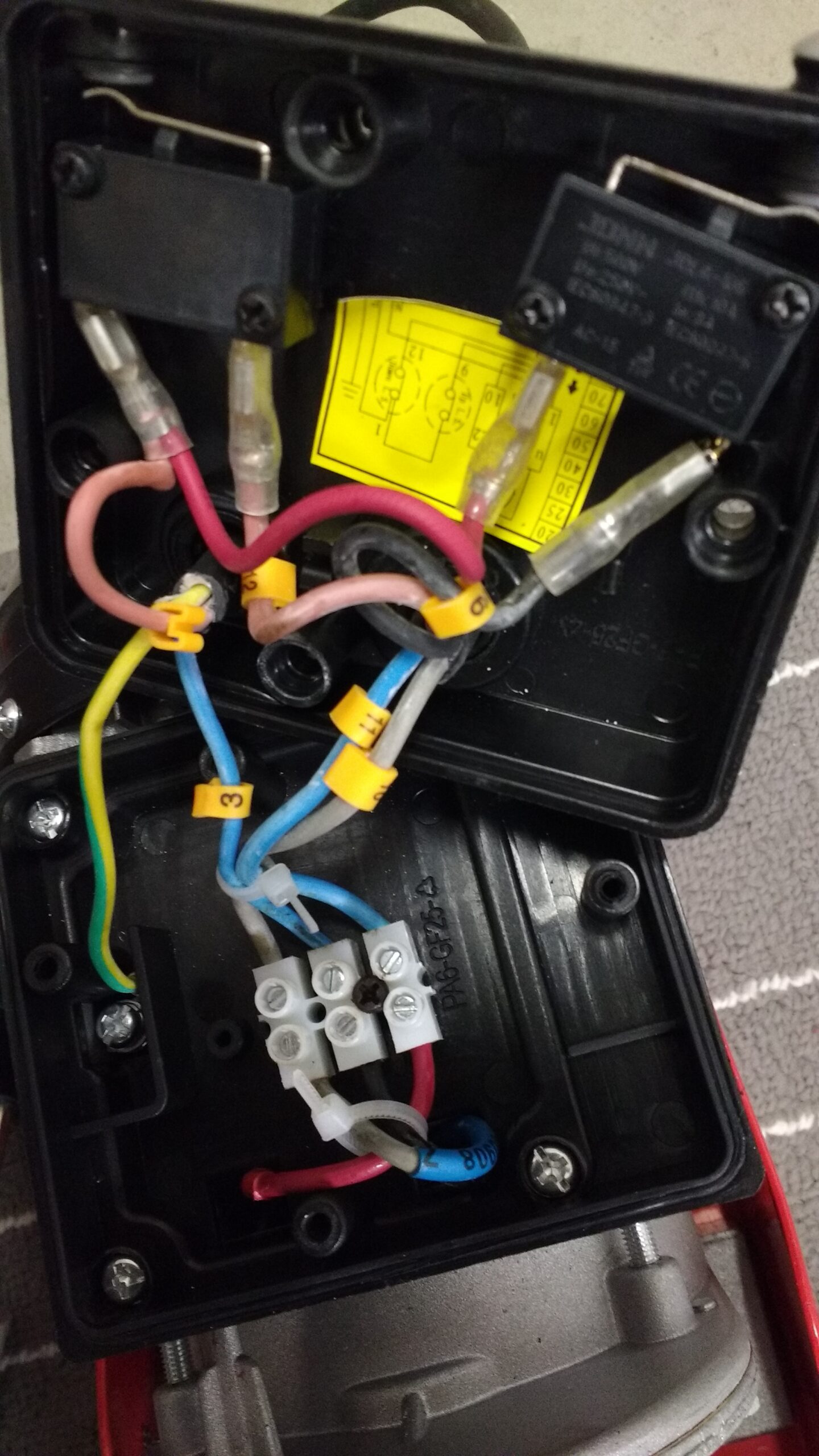

Komisches Dingen 🤔
Noch nie gesehen

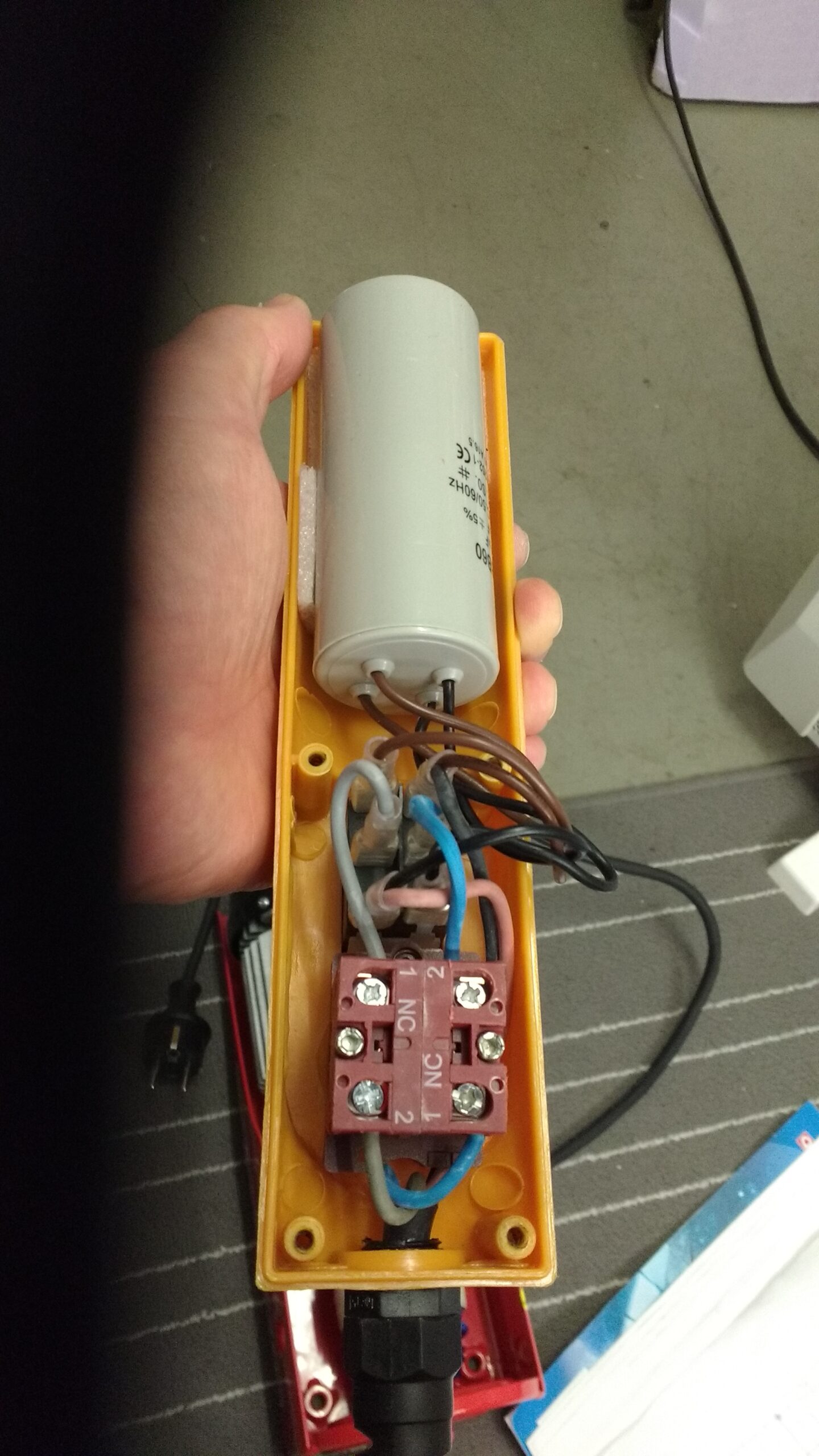

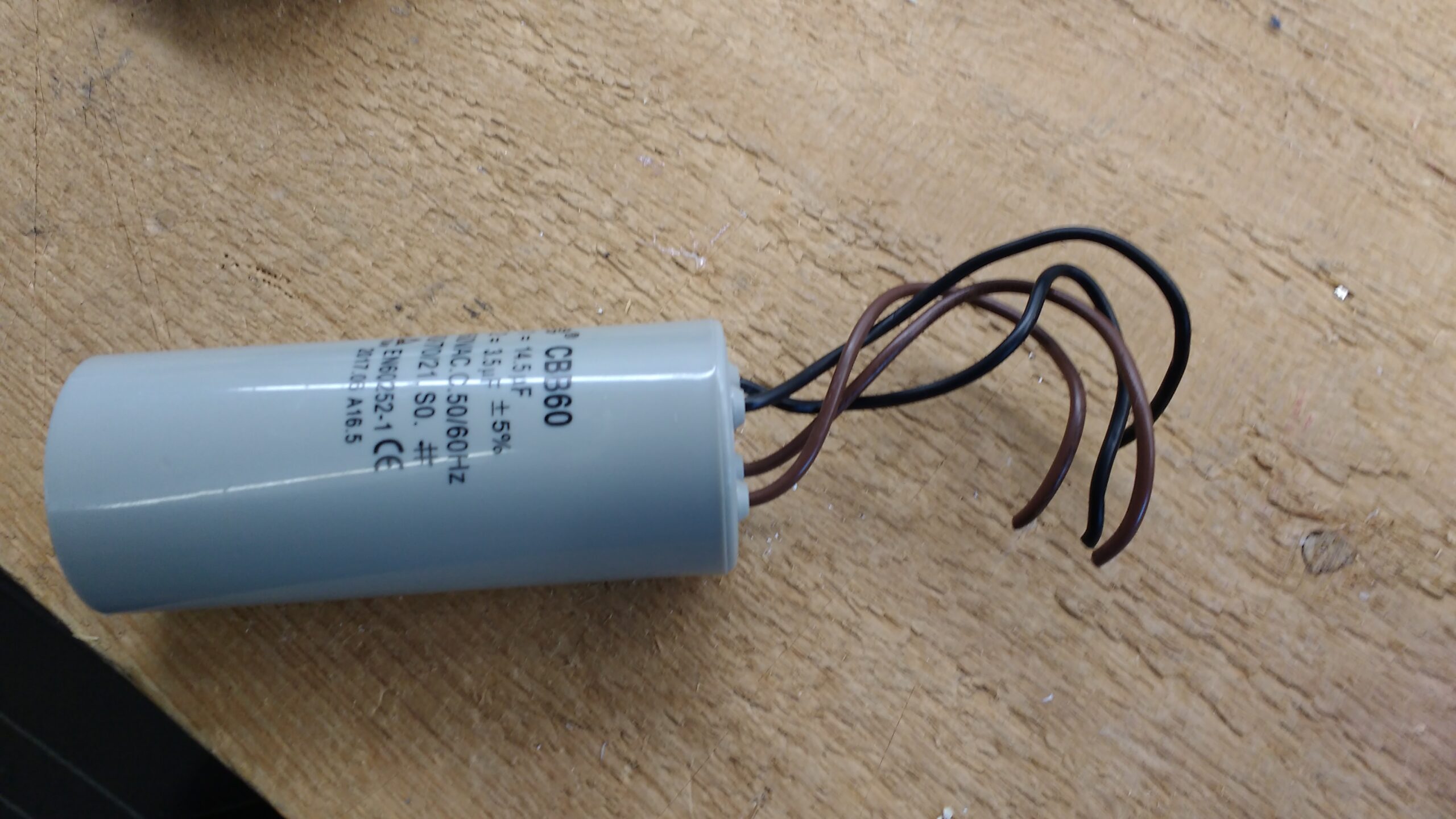

Stereo Kondensator 😁

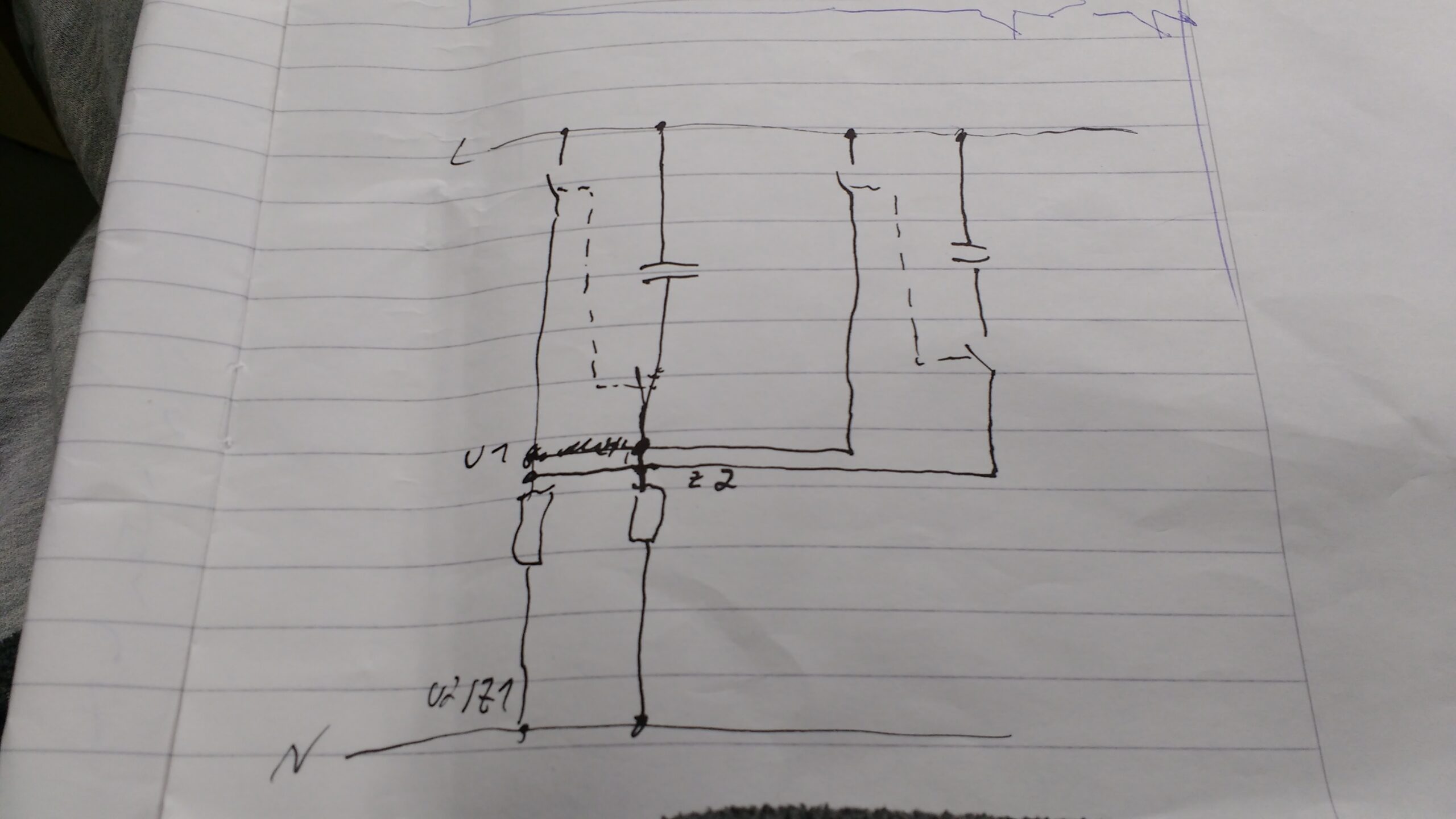

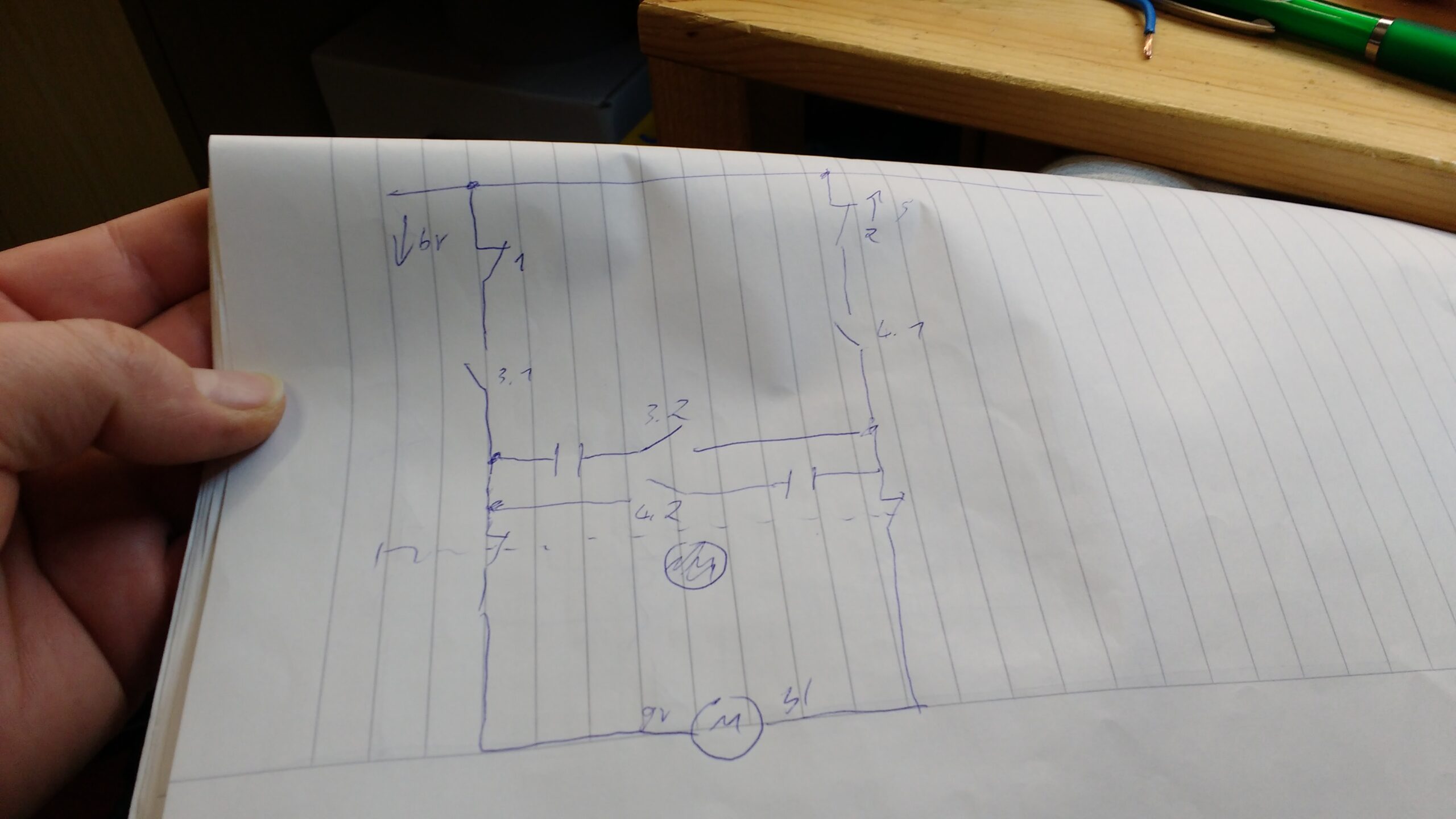

Nach dem sizieren der einzelnen Komponenten schnell was aufgekritzelt…

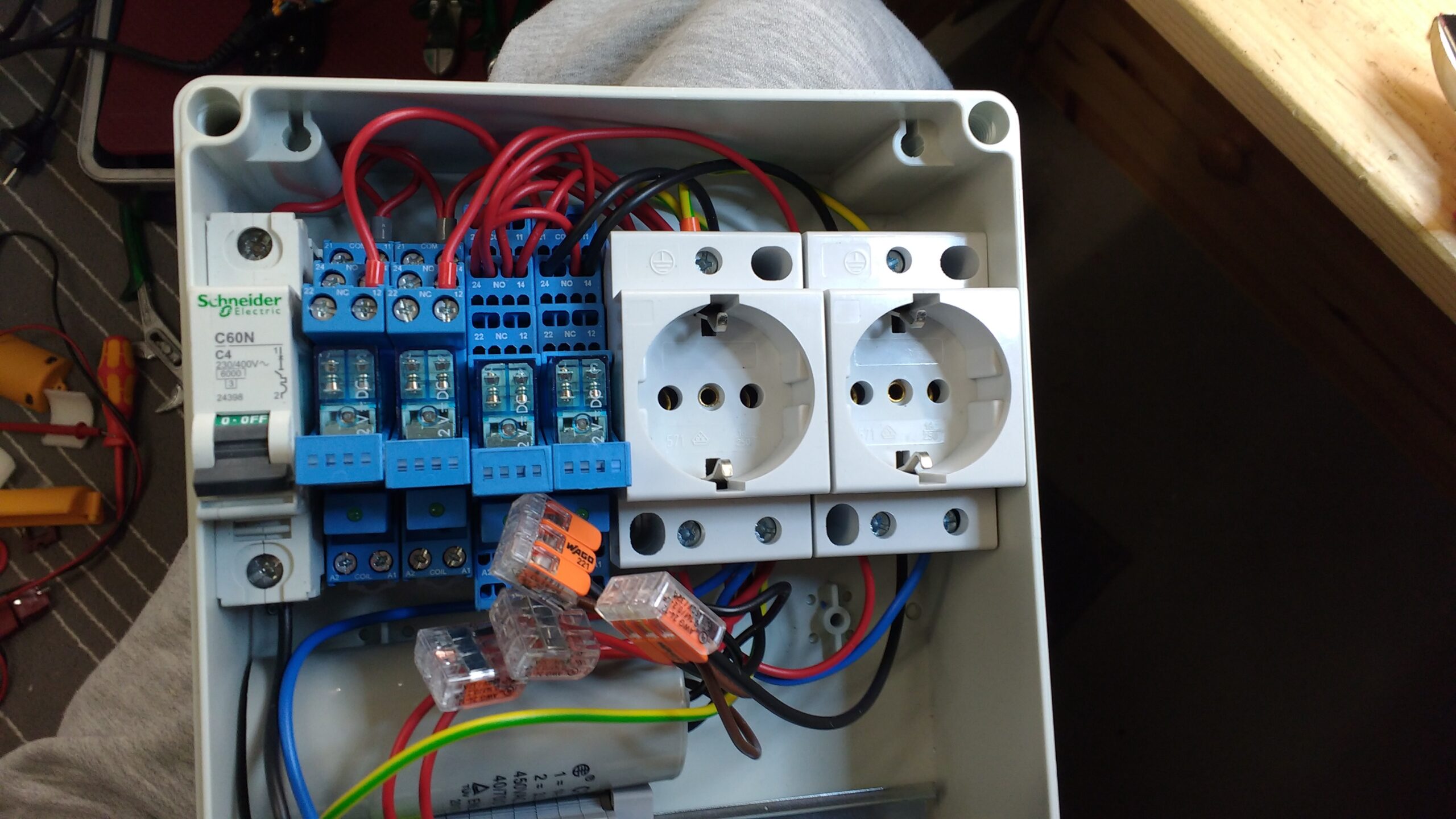

… um danach das grobe zusammenzunageln 😊

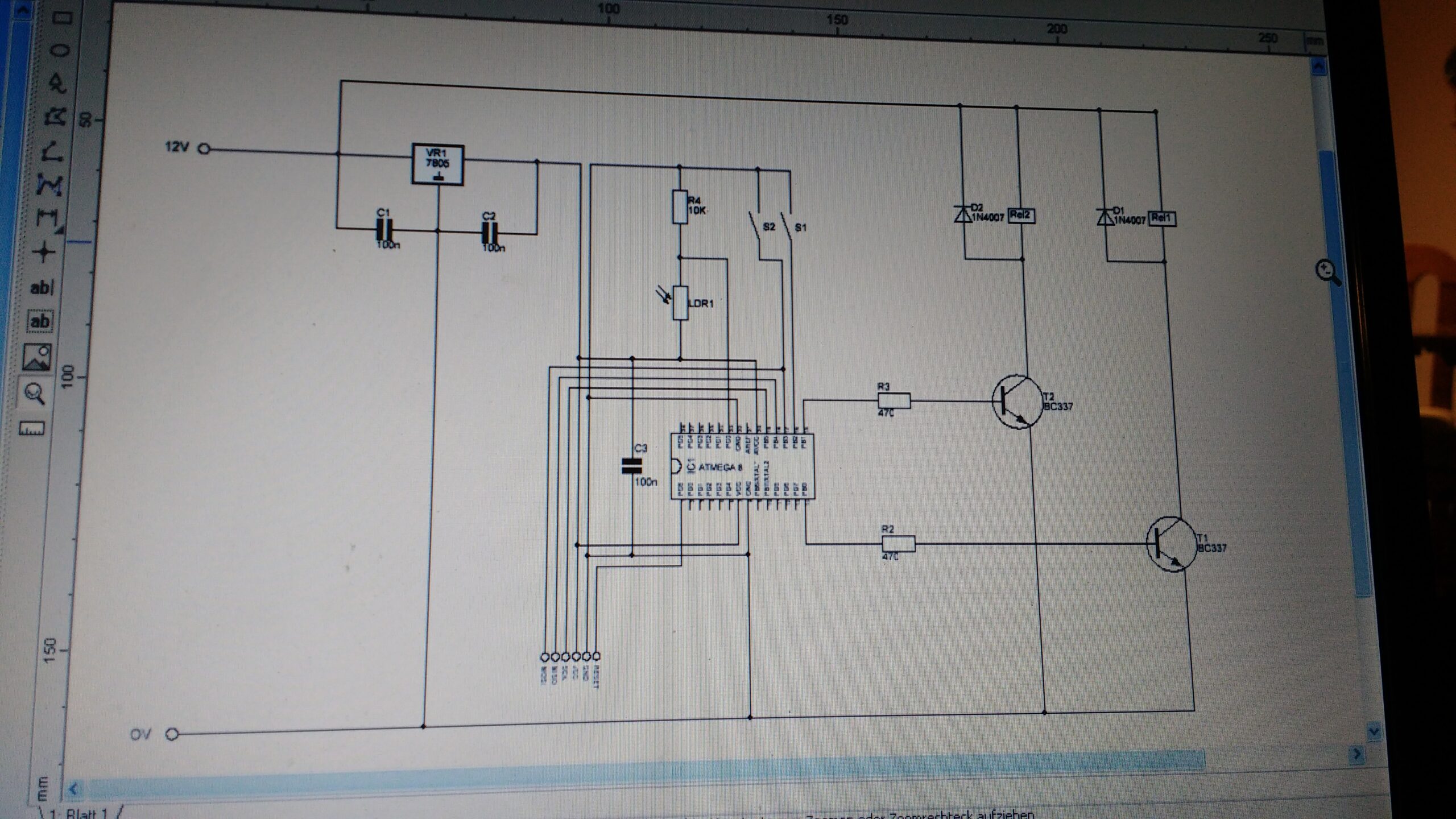

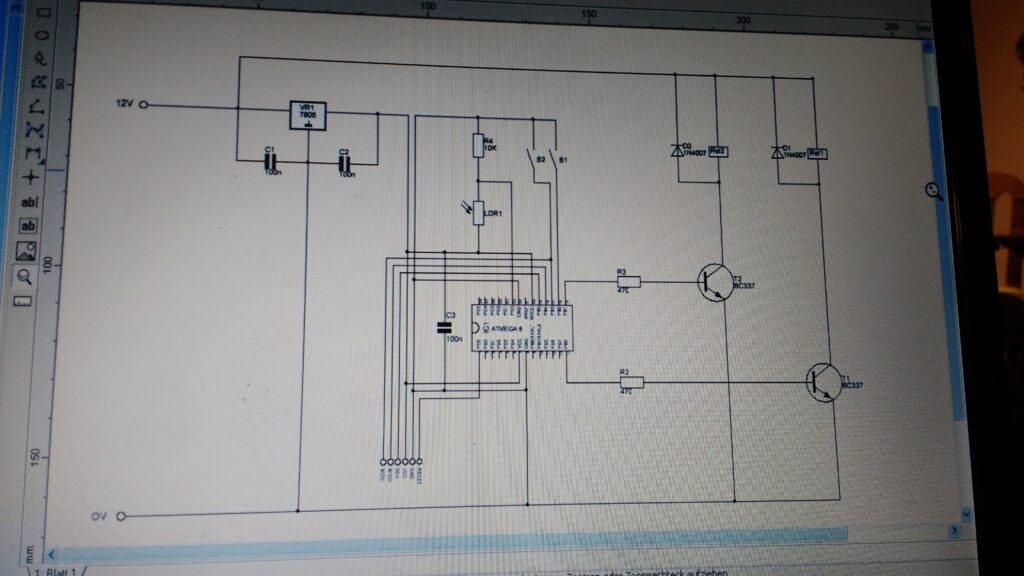

Auch hier hatte ich noch Zeit und Lust einen Schaltplan für dir Elektronik zu zeichnen 🤭
Die Elektronik sah dann so aus:

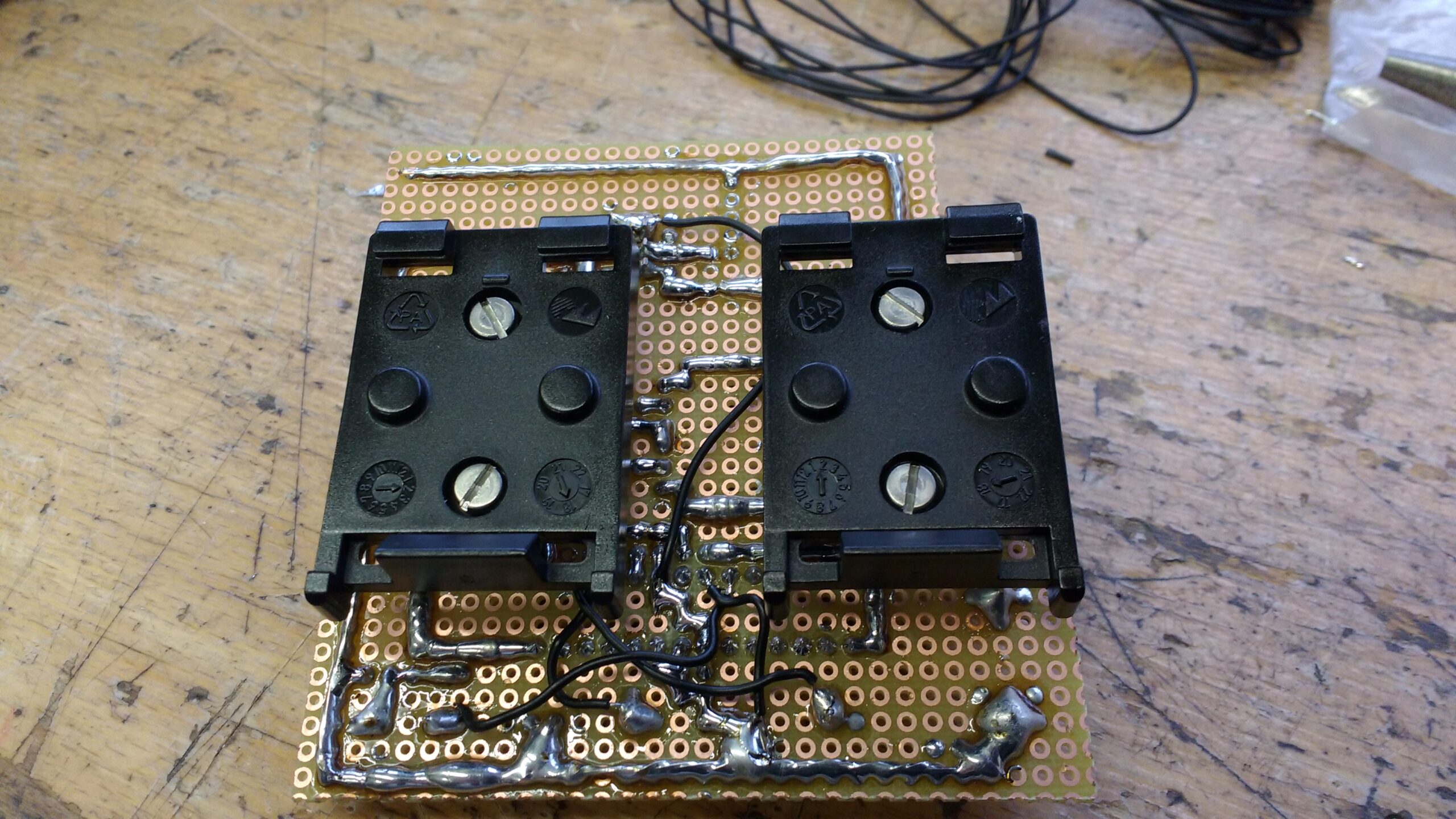

Auf dem rechten Bild sieht man Befestigungsvorrichtungen um die Platine auf einer Hutschiene zu befestigen.

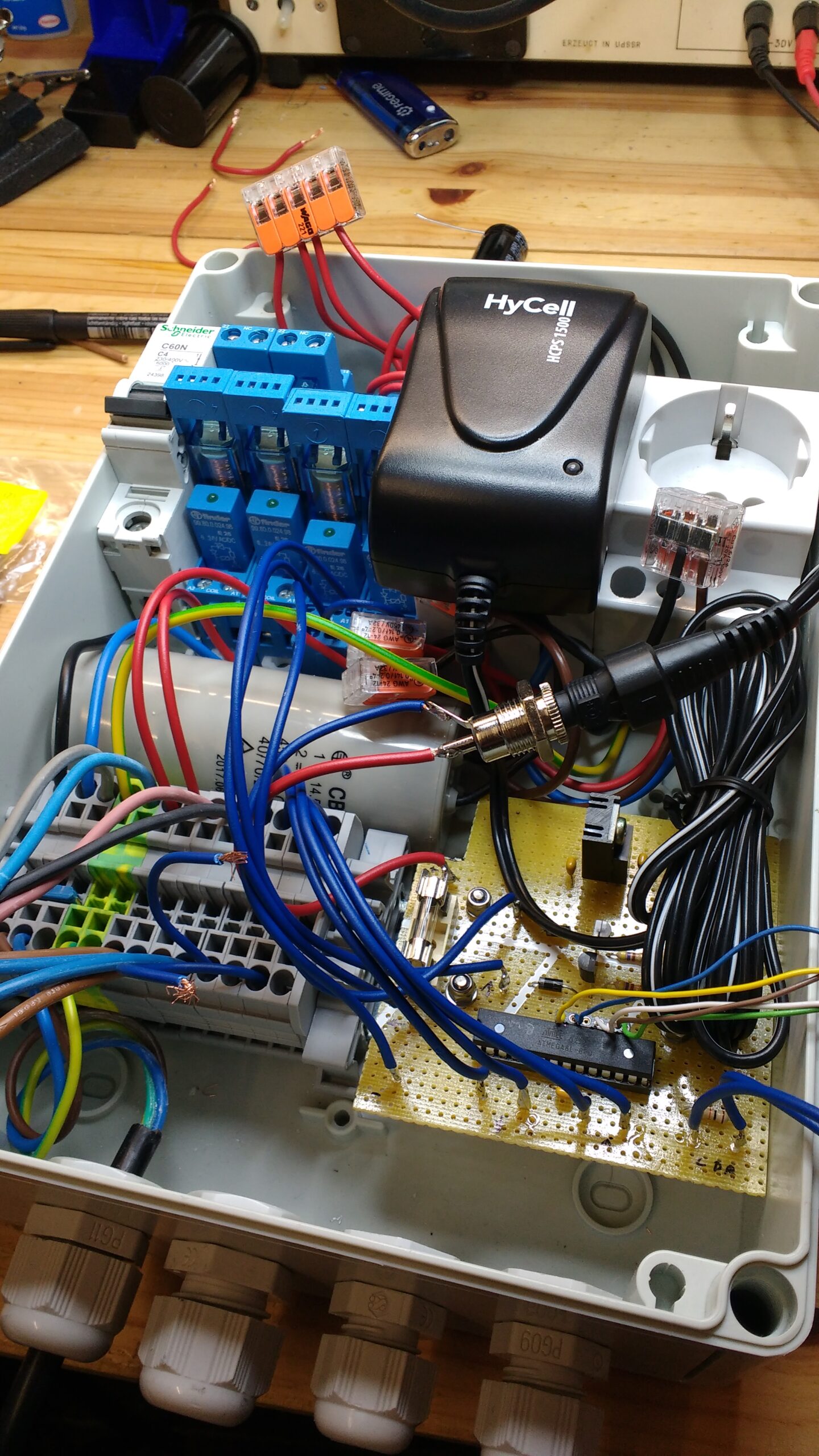

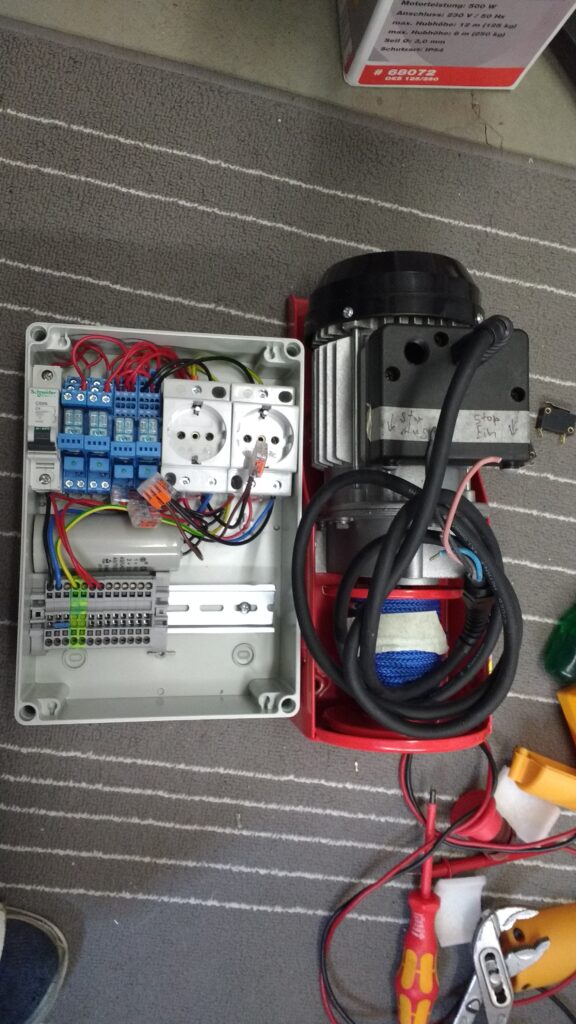

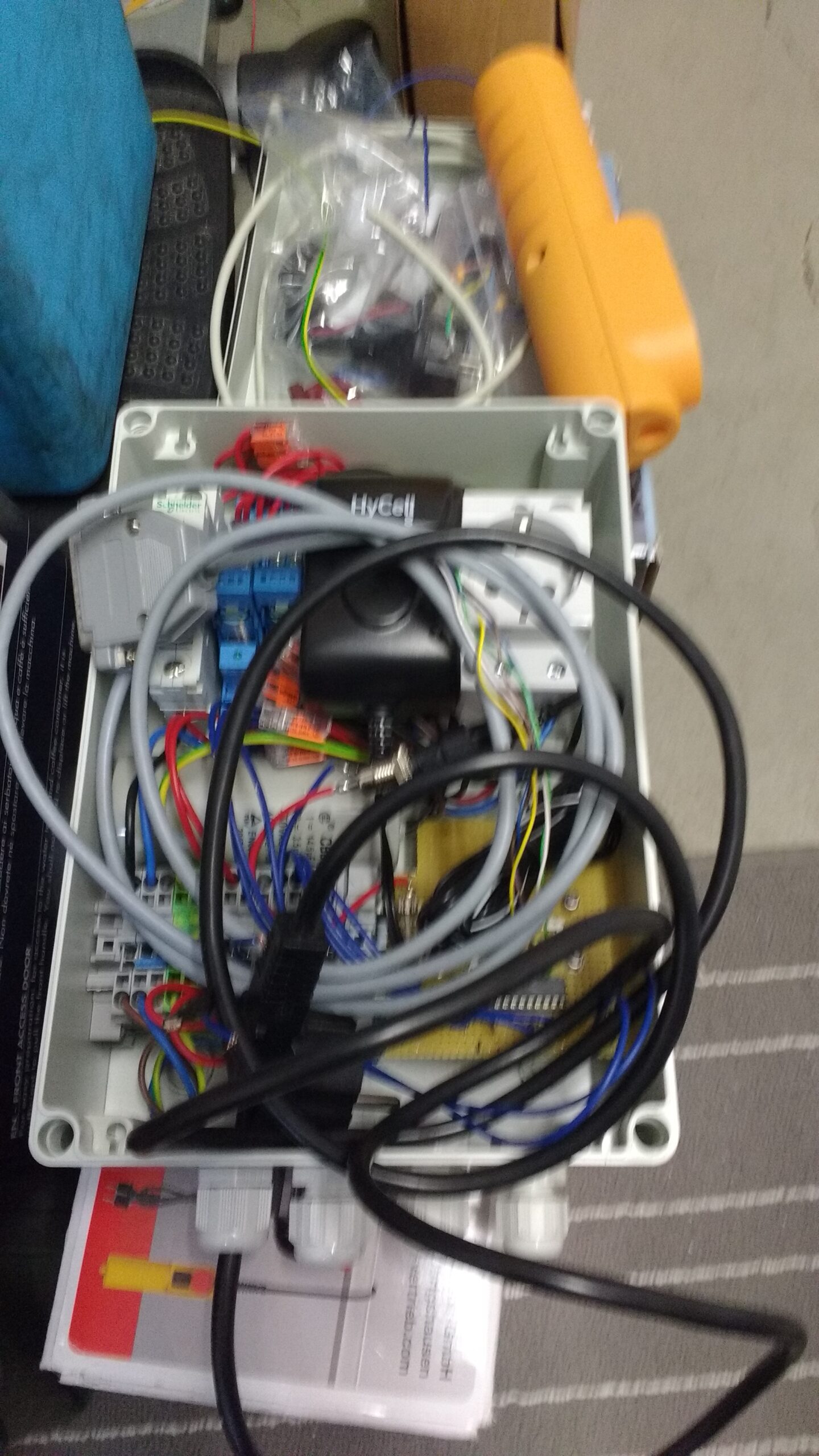

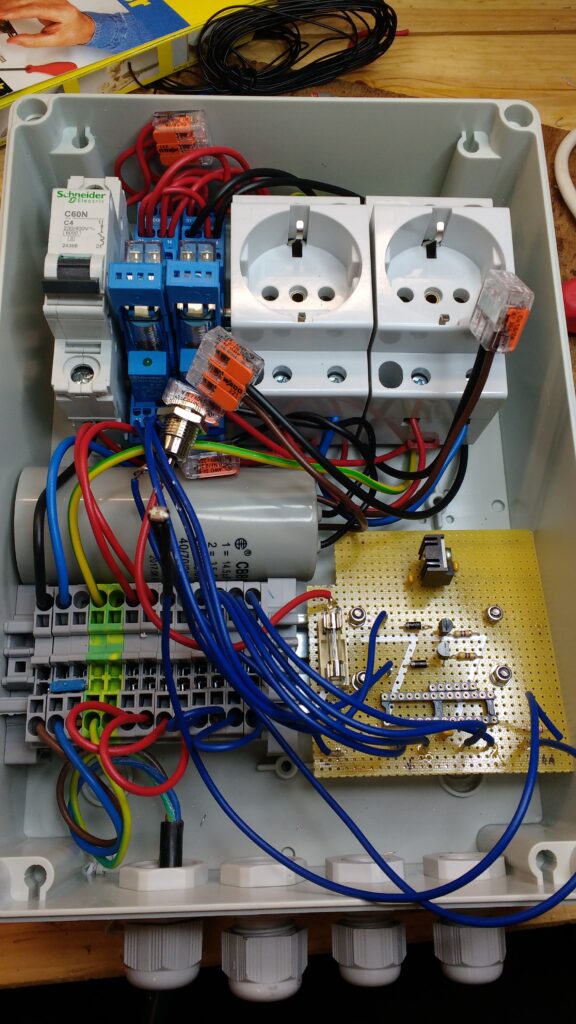

Hier ein paar Bilder wo das grobe mit dem feinen vereint ist 😊
Das Netzteil auf dem rechten Bild dient zur Spannungsversorgung der Elektronik.
Die zweite Steckdose ist für das Ladegerät eines Handys gedacht.

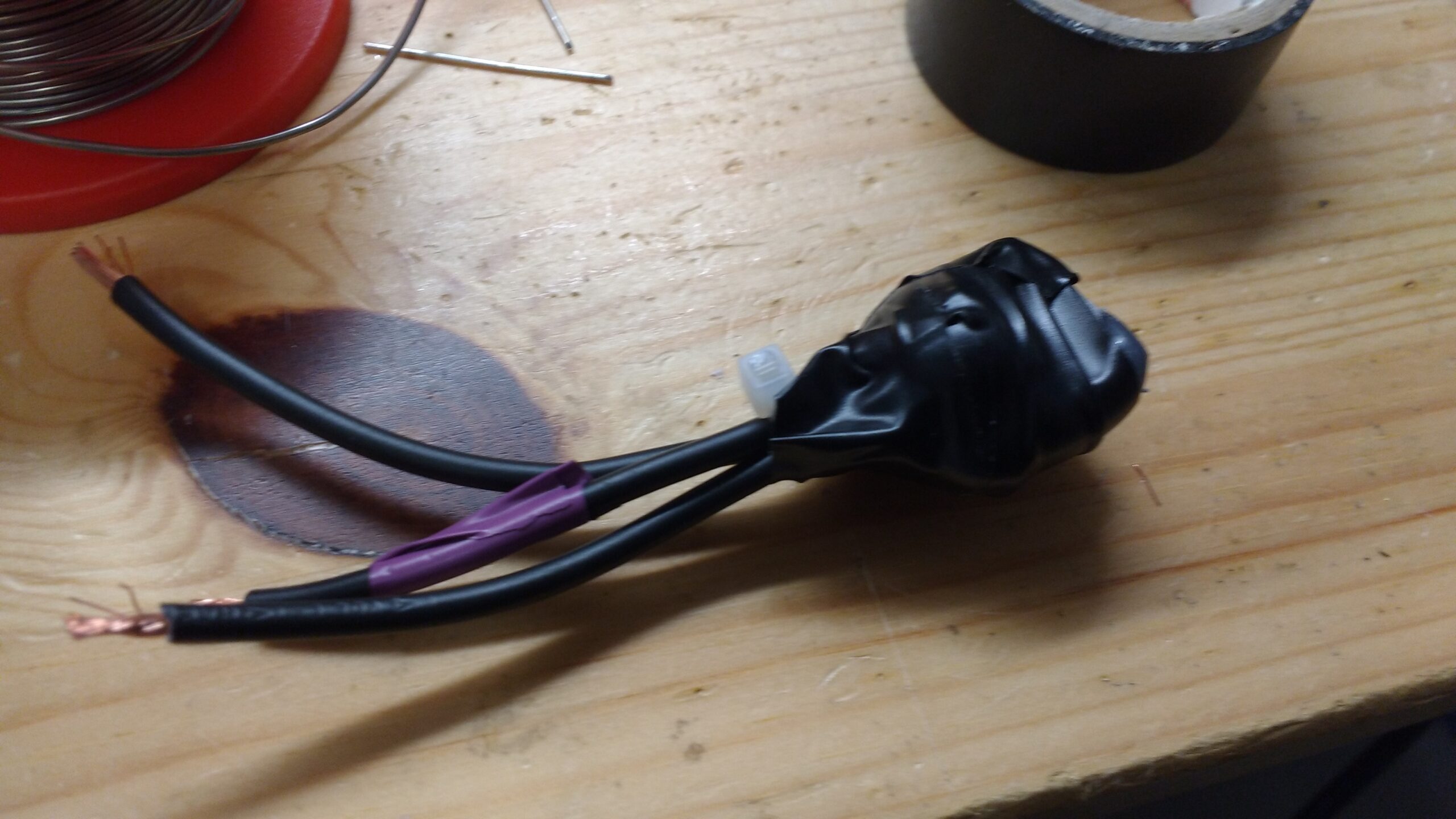

Um die Schaltung zu triggern, bzw. den Ablauf zu starten, dass die Dose am Seil heruntergelassen wird hab ich einen lichtempfindlichen Widerstand auf das Display vom Handy geklebt und den Spannungsabfall an einem Analogeingang vom Mikrocontroller abgefragt.
Diese Methode den Ablauf zu starten entpuppte sich aber später als Mist, was zu vielen Wartungseinsätzen beigetragen hat.
Da es am Anfang erhebliche Probleme gab, bzw. die Elektronik von den Relais und Starten/Stoppen des Motors beeinflusst wurde und ich so recht keine Lösung parat hatte flog der ganze Kram für eine Zeit erstmal in die Ecke.
Irgendwann hatte ich dann mal wieder Lust und auch Zeit weiterzubasteln und experimentierte mit Kondensatoren zum entstören rum, was leider nur mässig zum Erfolg beitrug
.

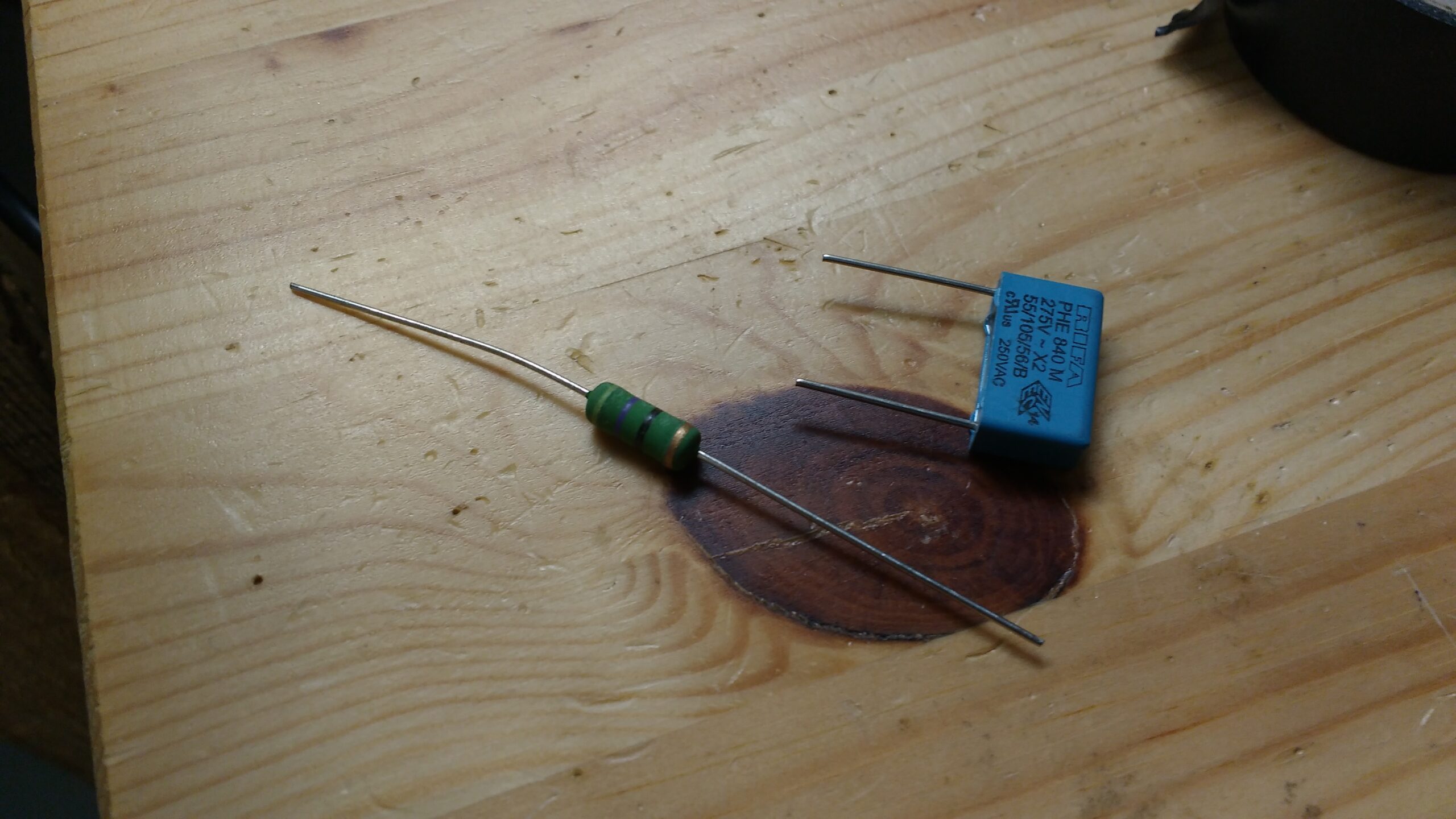

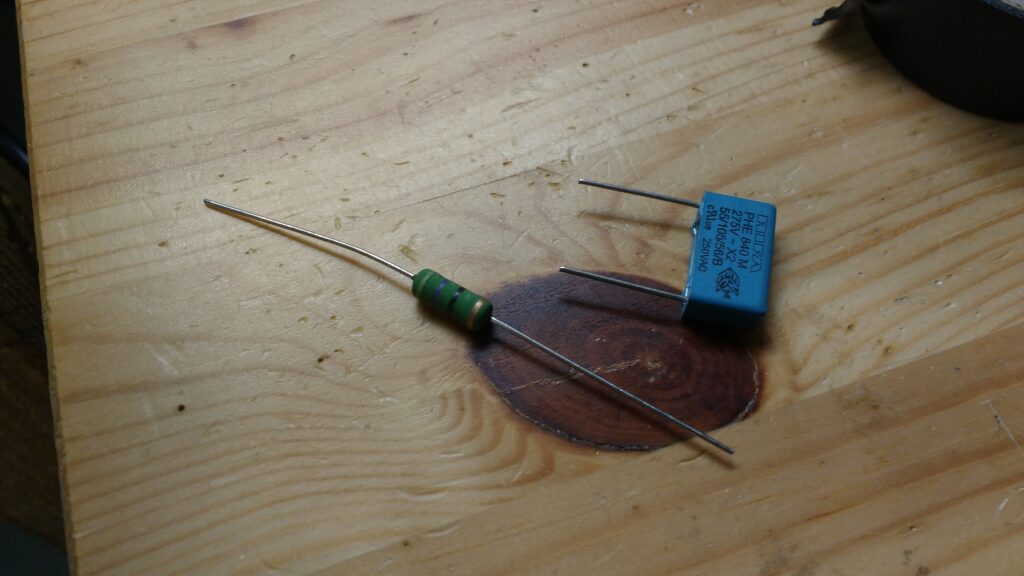

Nach etwas längerer Recherche im Netz hab ich mir passende Kondensatoren und Widerstände besorgt um RC-Glieder zum entstören zu basteln mit denen das ganze funktionieren sollte.

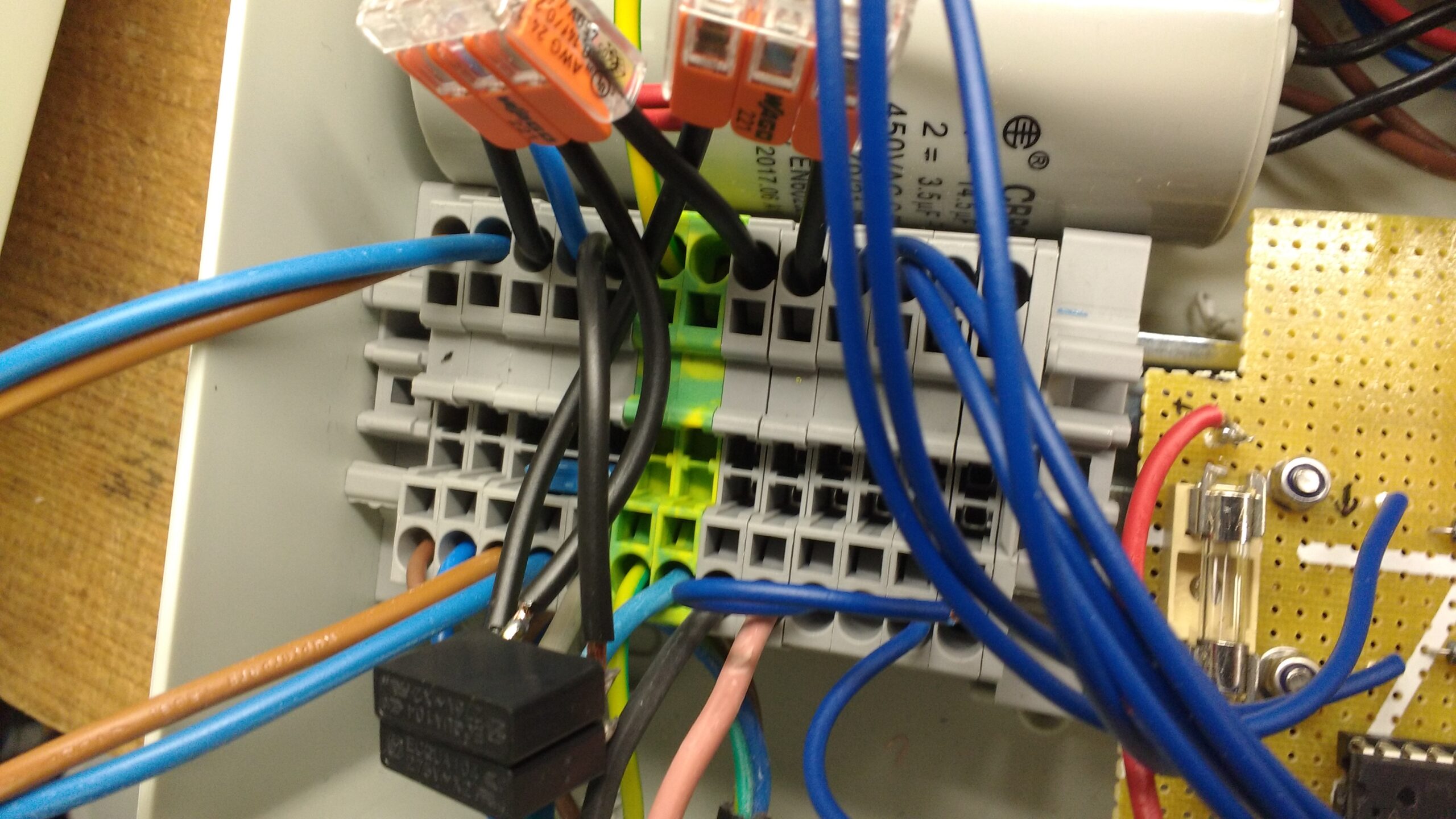

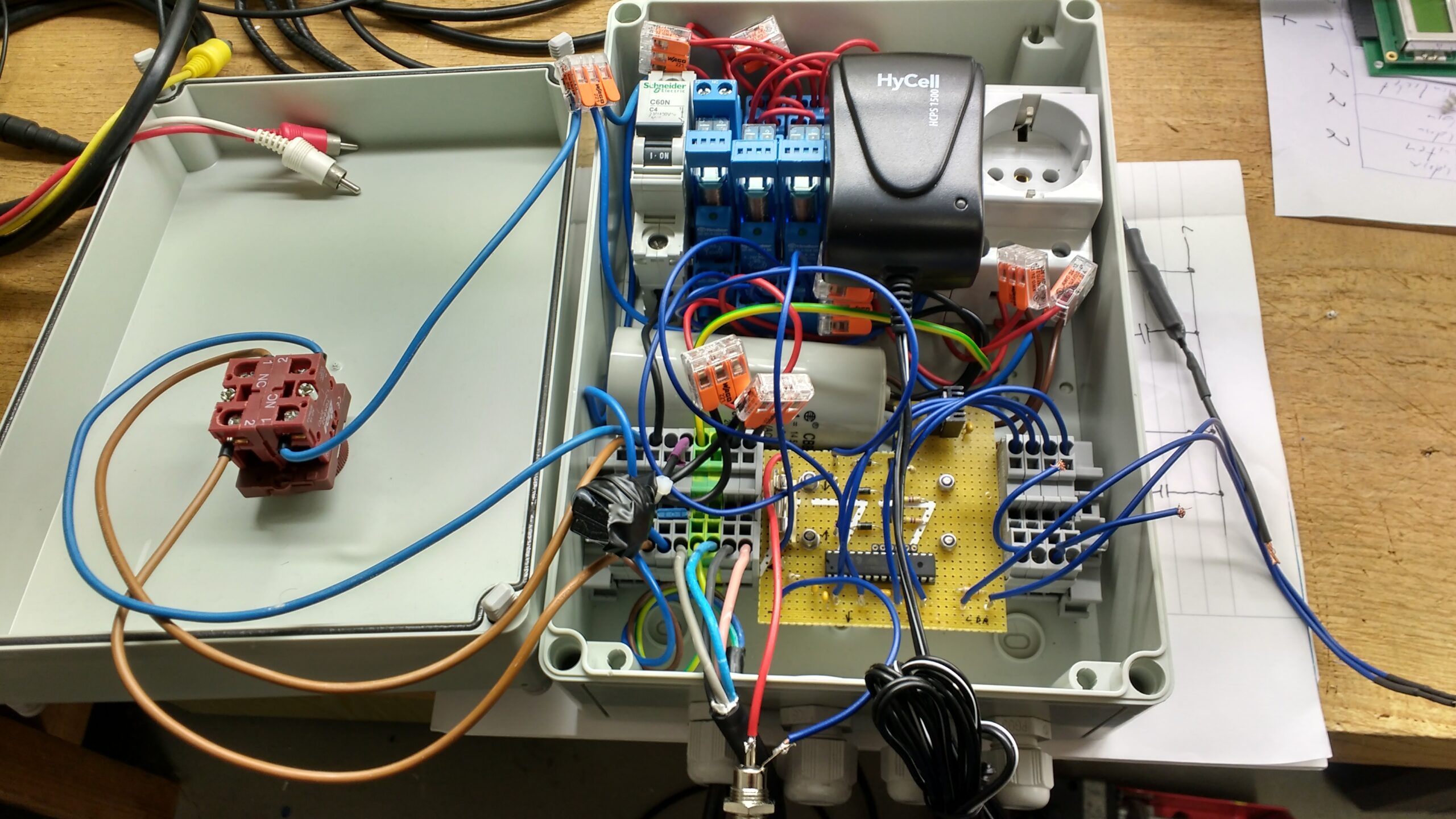

Sieht etwas wüsst aus, mit den Entstörgliedern funktionierte es dann aber tatsächlich einwandfrei 😀

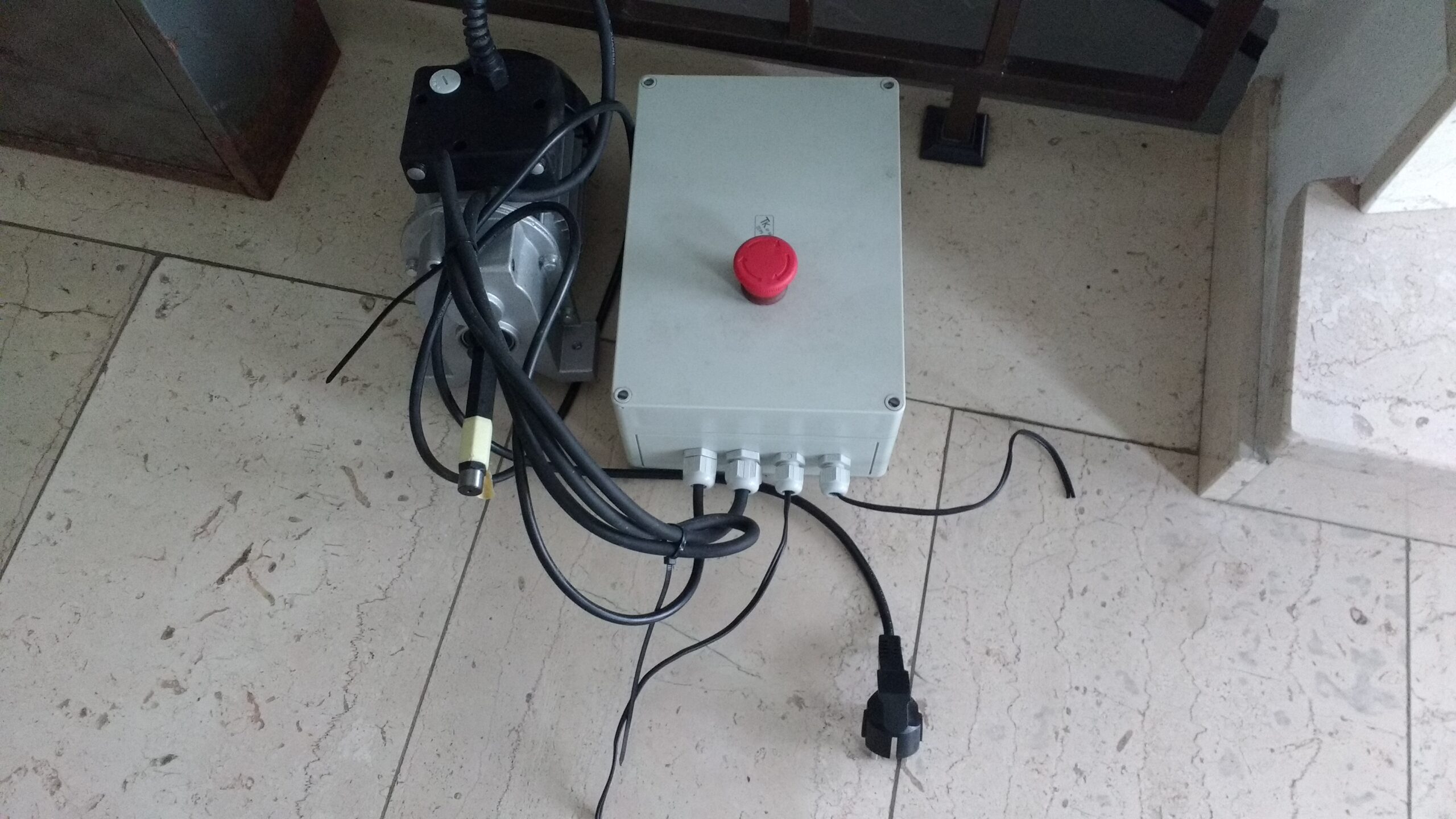

Hier noch ein Bild der einsatzbereiten Gerätschaften – NotAus muss sein 😁
