Da ich mich dazu entschlossen hatte wie bei einer richtigen Maschine ein Bedienpanel zu nutzen passte das ganz gut, dass auf der damaligen Arbeit so einiges in den Schrott wandern sollte und ich mich an dem Zeug bedienen konnte.

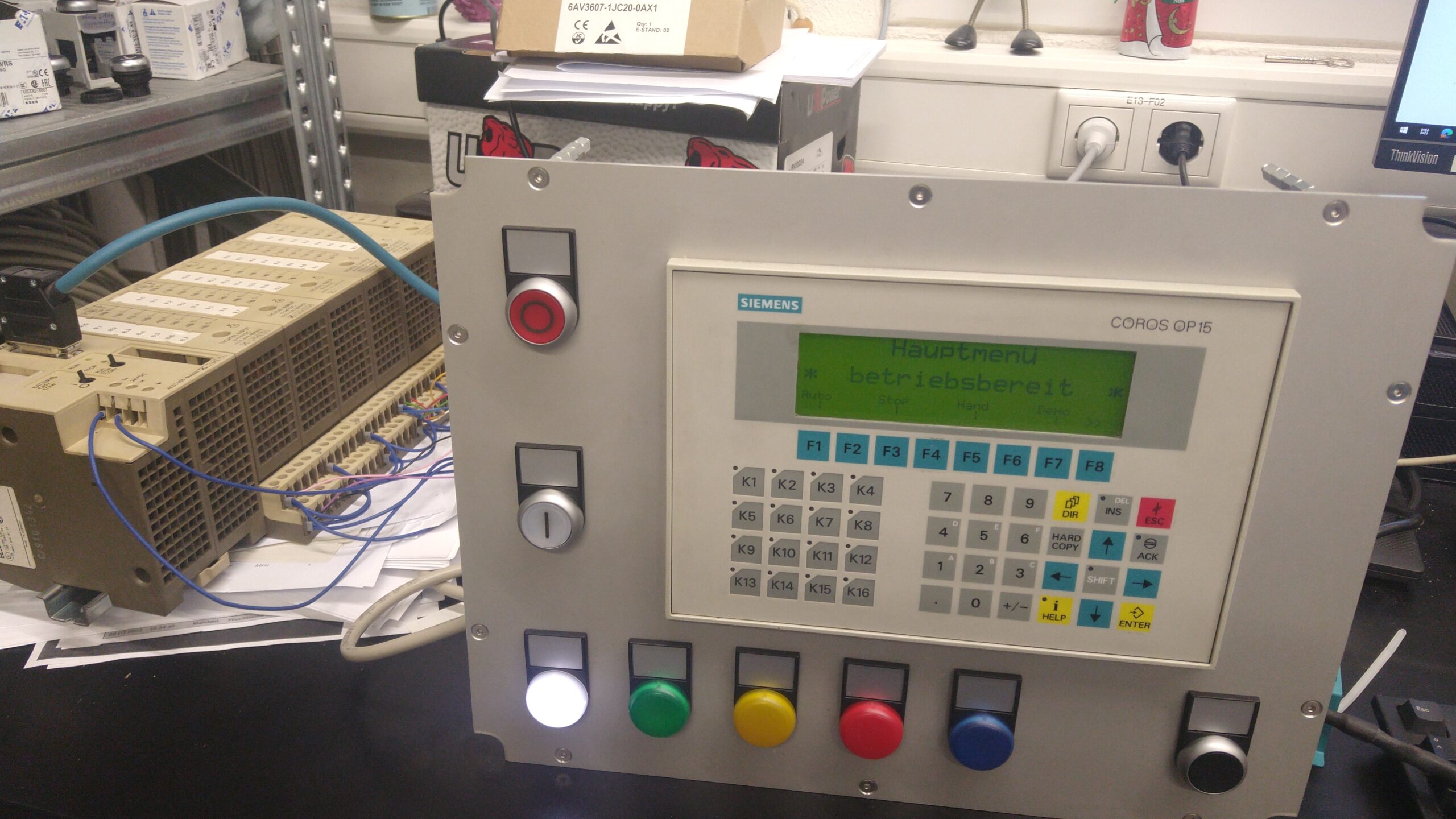

Es stellte sich allerdings heraus, dass es eine grössere Herausforderung werden würde ein altes Coros OP15 Panel an einer Siemens S5 SPS zu betreiben 😬
Bei aktuellen Steuerungen wird einfach alles miteinander vernetzt und die Verknüpfung bzw. der Datenaustausch funktioniert dann fast von alleine.
Damals funktionierte der Datenaustausch seriell über eine RS485 Schnittstelle.
Damit überhaupt irgendetwas passierte musste man mit der speziellen Software Protool so einiges an Voreinstellungen im Panel durchführen.
Dazu musste auf der CPU ein spezieller Funktionsbaustein geladen werden, über den der Datenaustausch überhaupt erst möglich war.
Diesen Baustein gab es in verschiedenen Versionen für verschiedene CPUs der Siemens S5 SPS.
In meinem Fall stand mir der Baustein für eine S5-95U CPU zur Verfügung, allerdings nicht für eine S5 103, die ich zum ansteuern von meinem Modell nutzen wollte.
Selbst unter der 100er Serie existieren zwei verschiedene Funktionsbausteine.
Man musste schon genau wissen WAS man genau benötigt.
Nach langem hin und her habe ich über ein Forum den benötigten Funktionsbaustein bekommen, der schon seit X Jahren nicht mehr käuflich zu erwerben ist 🙂
Aber WAS genau muss ich nun machen, dass zu bestimmten Programmabläufen entsprechend ein Text auf dem Display erscheint, oder z.B. die Folientasten auf dem Gerät reagieren ?
Ich habe mal ein Programm auf einer Siemens S7 SPS geschrieben und passend dazu ein Coros Op17 Panel an die Steuerung angestöpselt.
DAS war wesentlich einfacher und war reletiv schnell erledigt.
Das alte Siemens S5 Zeug ist halt schon etwas speziell, macht dafür aber auch mehr Spaß sich damit zu beschäftigen 🙂
Zumindest geht mir da so 😊
Um nun dem Op15 leben einzuhauchen hab ich mir ein Programm einer alten Maschine etws näher angeschaut , dazu div. Handbücher als PDF besorgt und dann mehr oder weniger versucht mit „learning by doing“ klar zu kommen.
Hatte keine Lust mir vorab mehr 600 Seiten durchzulesen.
Was für ein komplizierter Kram 🙄
Ich kann mir gut vorstellen, dass auch die, die sich früher z.B. im Maschinenbau sich regelmässig damit beschäftigt hatten, oft ihren „Spaß“ hatten 😛
Die Folientastatur abzufragen war dann doch einfacher als vorab gedacht, so dass ich relativ schnell zum testen etwas brauchbares zusammengetüddelt hatte 🙂
um einen Text entsprechend nach einem Ereignis anzeigen zu lassen – da gehörte dann doch etwas mehr dazu als eine einfache Bildanwahl über die F-Tasten mittels Protool zu parametrieren 😬
Kann man sicher auch einfacher programmieren, aber Hauptsache funktioniert 🙂
Hier mal ein paar Bilder von dem Kauderwelsch…
Nennt sich AWL 😉
Im Video sieht man wie die Menüführung und vor allem der Bildaufbau soweit funktioniert 😃
