Für den Aufbau hatte ich mir im Baumarkt passend zwei Holzplatten schneiden lassen und habe diese zu Hause mit Umleimer verarztet.
Ich wählte eine Dicke von 16mm – dies entsprach der Platte auf der das Modell befestigt ist.
Um die Kabel verschwinden zu lassen besorgte ich mir Verdrahtungskanal aus dem Schaltschrankbau.
Um einen Transport zu vereinfachen befinden sich die SPS und die Interfaceplatinen jeweils auf einer eigenen Holzplatte.

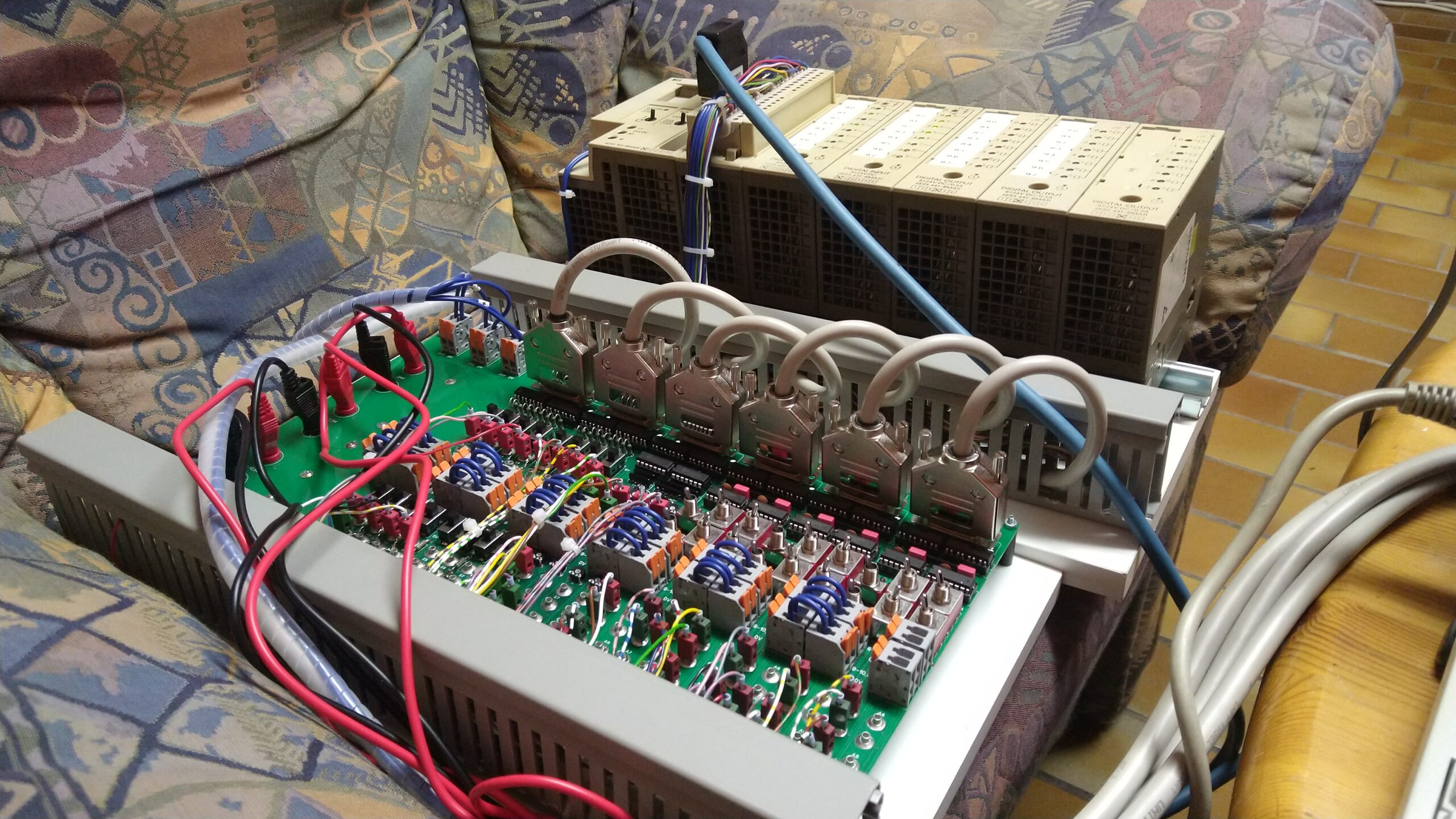

Die SPS Module werden über SUB-D Steckberbindungen mit den Iinterfaces verbunden.
Zuerst fing ich an die einzelnen SPS Module mit 24V zu versorgen. Danach war die Leitung zum Bedienpanel an der Reihe. Die Taster und Leuchtmelder, die in dem Alu-Blech verbaut sind werden über die 32 Bit Ein-/Ausgangskarte (rechts neben der CPU) ohne Interface direkt mit 24V betrieben.
zum Schluß hatte ich die einzelnen Leitungen von den Interfaces zu den SPS-Modulen verdrahtet was länger dauerte als ich dachte. Eigentlich eine „Fleißarbeit“ – zog sich hin wie Kaugummi 🙄
Die auf die schnelle erstellte Spannungverteilerplatine war dann auch irgendwann da, so dass ich die Querverbindungen für die 6V und 9V Spannung (7,5V und 10,5V) anschließen konnte.
Bevor ich nun mit der Verkabelung der Leitungen zum Modell angefangen hatte erstellte ich für das Programm zuerst eine Zuordnungsliste um ein wenig Struktur in das ganze zu bekommen 😊
Nun ging es weiter mit dem verkabeln …
16. Februar 2024: Bereit zum testen 😃
